一、除磷閥門的核心作用

除磷閥門是高壓水除鱗系統的關鍵執行部件，主要用于鋼鐵軋制過程中清除鋼坯表面的氧化鐵皮（一次氧化鐵皮和二次氧化鐵皮）。其核心功能包括：

1、精確控制高壓水流的通斷：通過快速開啟/關閉，實現高壓水對鋼坯表面的間歇性噴射。

2、適應復雜工況：需承受高壓（通常10-40MPa，甚至更高）、高溫（鋼坯表面溫度可達1000℃以上）及高頻次動作（每分鐘數十次）。

3、保障系統穩定性：與泵組、蓄能器、噴嘴等組件協同，確保除鱗效果均勻且高效。

二、典型結構與工作原理

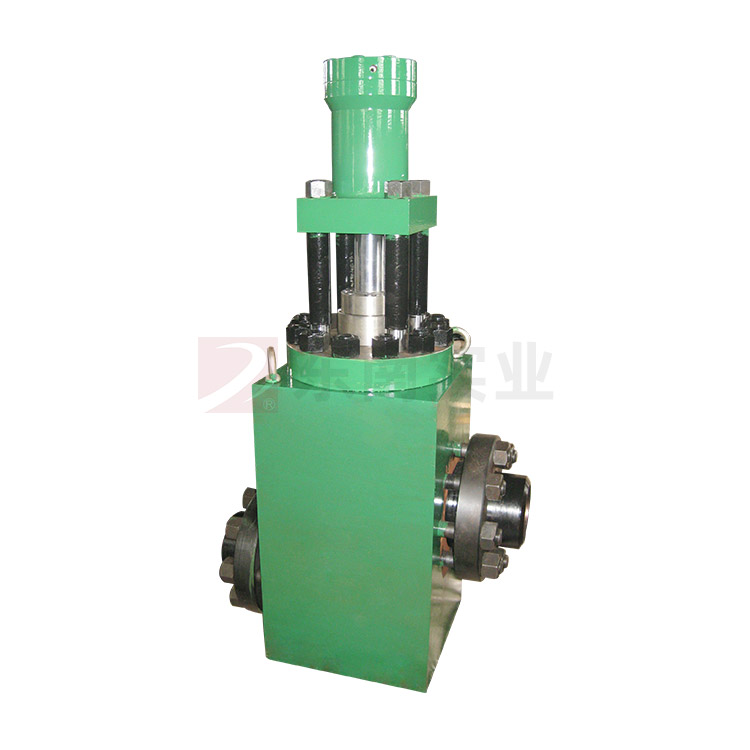

以125EFC7PY-320-00噴射閥和實用新型除磷噴射閥門為例，其工作原理可分為以下步驟：

1、高壓水入口（A口）

泵出口的高壓水通過A口流入主閥芯上腔，此時B口（出口）關閉，高壓水被截斷。

2、先導液壓控制裝置啟動

兩位四通電磁換向閥得電，液壓缸上腔進入5MPa高壓油，推動活塞帶動閥桿向下移動。

預充水階段：閥桿下降時，主閥芯上腔高壓水通過小閥口進入下腔，對管路進行預充水，避免水錘效應。

3、主閥芯開啟

閥桿繼續下降，主閥芯完全打開，高壓水通過B口流入除鱗集管，再經噴嘴以一定角度噴射到鋼坯表面。

噴射階段：高壓水通過冷卻效應（鋼坯與氧化皮收縮率差異）、破裂效應（水射流沖擊力）和沖刷效應（清除脫落氧化皮）實現除鱗。

4、關閉與復位

電磁換向閥失電，液壓缸上腔壓力釋放，閥桿在彈簧力作用下復位，主閥芯關閉，停止噴射。

三、關鍵設計優化與性能提升

1、結構簡化與可靠性增強

取消支架與連接塊：如實用新型除磷噴射閥門通過氣缸組件直接連接閥桿，縮短整體高度，便于現場維修；同時保證閥桿同心度，避免長期使用拉傷，延長壽命。

模塊化設計：部分閥門集成預充水閥組、高壓過濾器等部件，減少系統復雜度，提升響應速度。

2、材料與密封技術

耐磨材料：閥芯、閥座采用硬質合金或激光熔覆技術，抗高壓水沖刷和氧化鐵皮磨損。

密封圈優化：在閥芯與閥座間設置耐高溫、高壓的密封圈，防止內漏，確保噴射壓力穩定。

3、控制邏輯優化

預填充閥常開策略：通過預填充閥替代熱保護閥，在非除鱗階段保持少量水流循環，帶走泵組熱量，同時減少系統揚程損失，節能約10%-15%。

與PLC聯動：根據熱金屬檢測器（HMD）信號自動控制閥門啟閉，實現間歇式除鱗，避免水資源浪費。

四、應用場景與效果

1、熱軋生產線

粗軋機除鱗：在鋼坯進入粗軋機前，除磷閥門配合高壓水（壓力20-30MPa）清除表面氧化鐵皮，防止軋制過程中壓入鋼坯，降低表面缺陷率（如麻點、凹坑）。

精軋機前除鱗：在精軋前再次除鱗，確保帶鋼表面質量達高端產品要求（如汽車板、家電板）。

2、中厚板軋機

大壓下量軋制：除磷閥門需承受更高壓力（40MPa以上），配合旋轉噴嘴實現全覆蓋除鱗，避免邊部氧化皮殘留導致板形缺陷。

3、冷軋生產線

酸洗前預除鱗：在冷軋前用高壓水（10-15MPa）清除熱軋卷表面氧化鐵皮，減少酸洗液消耗，降低生產成本。

五、技術發展趨勢

1、高壓化與大流量化

系統壓力從20MPa提升至40MPa，流量從200L/s增至500L/s，單次噴射可覆蓋更寬鋼坯，提高生產效率。

2、智能化控制

集成壓力傳感器、流量計和位移傳感器，實時監測閥門狀態，通過AI算法優化噴射參數（如壓力、頻率、角度），實現自適應除鱗。

3、節能與環保

采用變頻泵組和能量回收裝置，降低能耗；優化噴嘴設計減少水霧飛濺，改善工作環境。
